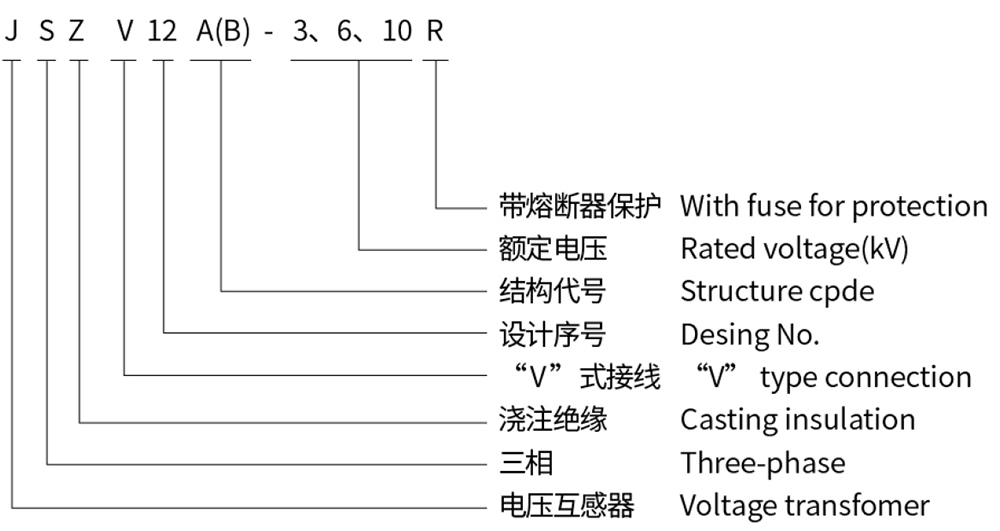

型號含義Type description
技術參數Technical data
型號 Type | 額定電壓比 Rated yoltage ration(V) | 準確級及三相額定二次輸出 Accuracy class Three-phase rated secondary output(VA) | 極限輸出 Max.output (VA) | 額定絕緣水平 Rated insulation level(kV) | 接線圖 Wiring diagram |
JSZV12A-3R | 3000/100 | 0.2-20×2 0.2--50×2 1--100×2 |
500×2 | 3.6/25/40 | 圖 1 Fiagure 1 |
JSZV12A-6R | 6000/100 | 7.2/32/60 | |||
JSZV12A-10R | 10000/100 | 12/42/75 | |||
JSZV12A-3R | 3000/100/100 | 0.2/0.2--15×2/15×2 0.2/0.5--15×2/30×2 0.5/0.5--30×2/30×2 |
600×2 | 3.6/25/40 |
圖2 Fiagure 2 |
JSZV12A-6R | 6000/100/100 | 7.2/32/60 | |||
JSZV12A-10R | 10000/100/100 | 12/42/75 | |||
JSZV12A-10R | 10000/100/220 | 0.2/3--15×2/500×2 0.5/3--30×2/500×2 | 800×2 | ||
JSZV12B-3R | 3000/100 | 0.2--30×2 0.5--90×2 1--250×2 |
600×2 | 3.6/25/40 | 圖 1 Fiagure 1 |
JSZV12B-6R | 6000/100 | 7.2/32/60 | |||
JSZV12B-10R | 10000/100 | 12/42/75 | |||
JSZV12B-3R | 3000/100/100 | 0.2/0.2--30×2/30×2 0.2/0.5--30×2/50×2 0.5/0.5--50×2/50×2 |
1000×2 | 3.6/25/40 |
圖2 Fiagure 2 |
JSZV12B-6R | 6000/100/100 | 7.2/32/60 | |||
JSZV12B-10R | 10000/100/100 | 12/42/75 | |||
JSZV12B-10R | 10000/100/220 | 0.2/3--30×2/1000×2 0.5/3--50×2/1000×2 | 1200×2 |

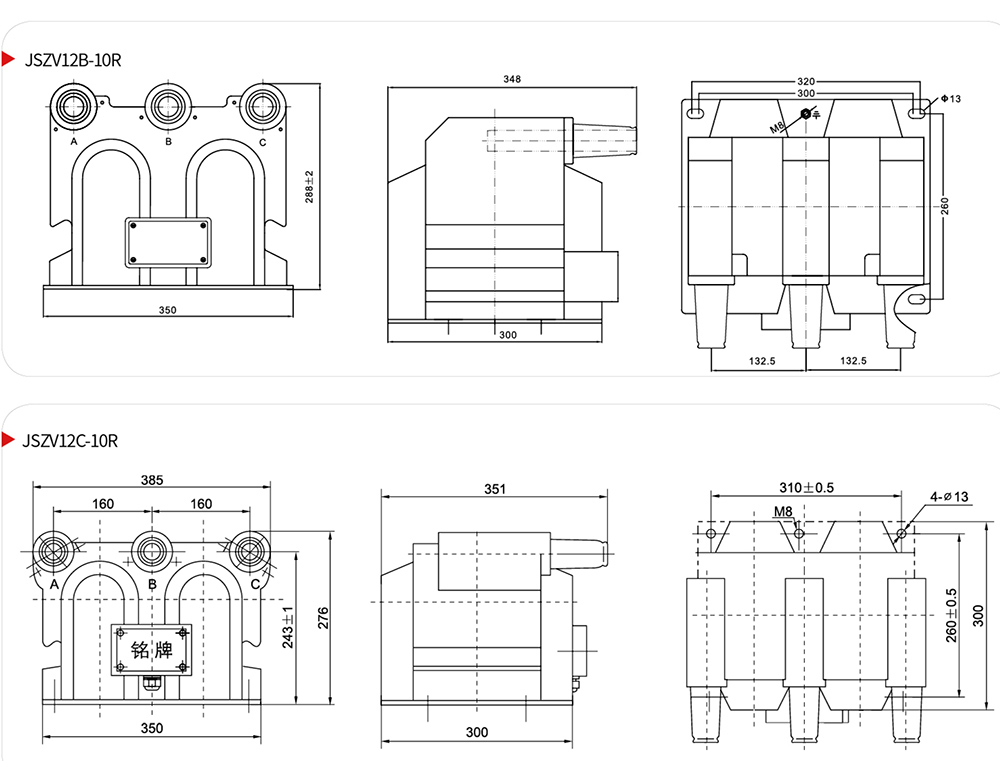

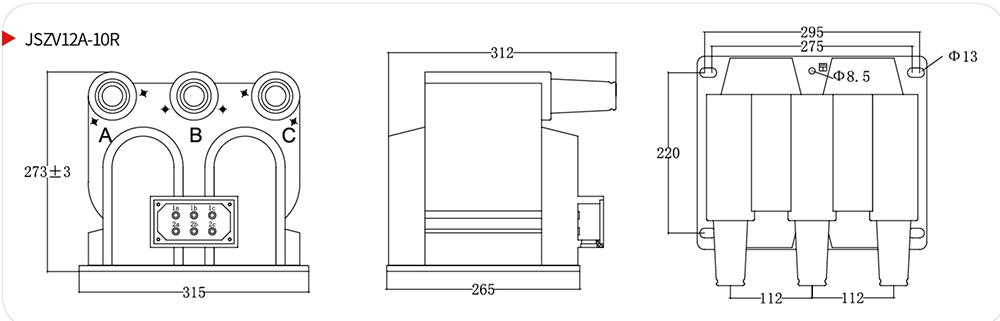

外形及安裝尺寸Overall dimension drawing
接線圖Wiring diagram
