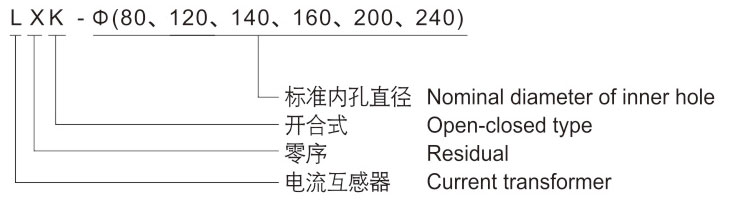

型號含義/ Type description
技術參數/Technical data
LXK -Φ (80、120、140、160、200、240)型技術參數1:零序保護使用
LXK - Φ(80、120、140、160、200、240) type technical data: 1: forresidualprotection
| 變比 Transformation ratio(A) | 繼電器型號 Relay type | 繼電器線圈連接方式 Connection type of relay coll | 繼電器刻度值 Relay scale value | 使繼電器動作的一次剩余電流 Primary residual current of relay acting (A) | 重量 Weight (kg) |
| 60/1 | DD-11/60 | 串聯 Series connection | 15×1 | 2.4-4.5 | 4.5 |
| 30×1 | |||||
| 并聯 Parallel connection | 15×2 | 3-5 | |||
| 30×2 | |||||
| DD-1/60 | 串聯 Series connection | 15×1 | 3-5 | ||
| 30×1 | |||||
| 并聯 Parallel connection | 15×2 | 3-6 | |||
| 30×2 |
LXK -Φ (80、120、140、160、200、240)型技術參數2:配微機保護使用
LXK - Φ(80、120、140、160、200、240) type technicaldata: 2: mating with microcomputer protection
| 變比Transformation ratio(A) | 準確級Accyracy class | 額定輸出(VA)Ratde output |
| 60/1 | 5P10 | 1.0 |
| 75/1 | 1.5 | |
| 100/1 | 2.5 | |
| 150/1 | 2.5 | |
| 200/1 | 3.75 | |
| 300/1 | 7.5 | |
| 150/1 | 2.0 | |
| 200/1 | 2.5 | |
| 300/1 | 5 | |
| 400/1 | 10 | |
| 500/1 | 12.5 | |
| 600/1 | 15 |
外形及安裝尺寸Overall dimension drawing
